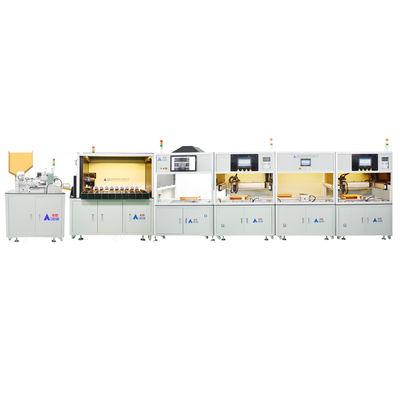

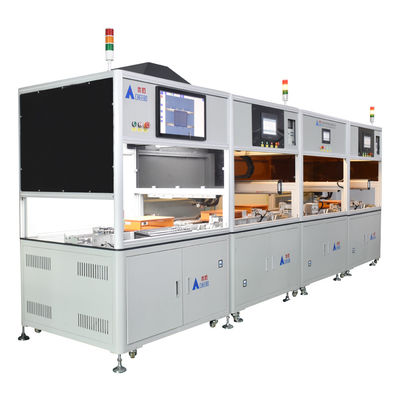

Κύλινδρική γραμμή συναρμολόγησης της μπαταρίας ιόντων λιθίου κύλινδρος κύλινδρος κύτταρο καθολικός τύπος

Κύλινδρική γραμμή συναρμολόγησης της μπαταρίας ιόντων λιθίου κύλινδρος κύλινδρος κύτταρο καθολικός τύπος

● Αυτοματοποιημένος μηχανισμός τροφοδοσίας της μπαταρίας: Το ρομποτικό χέρι αρπάζει αυτόματα τη μπαταρία και την τοποθετεί στην καθορισμένη τροχιά.

● Μηχανή κατασκευής χαρτιού κριθής ηλεκτρικού κυψελού:Χρησιμοποιώντας έναν ρυθμιστικό κινητήρα και έναν κύλινδρο που ελέγχονται από PLC για να κολλήσουν το χαρτί κριθής στον τελικό θετικό πόλο ηλεκτρικού κυψελού.Σφραγίζει και κολλάει 4 ηλεκτρικούς πυρήνες κάθε φορά.Κάθε μέρος είναι κατασκευασμένο από χάλυβα υψηλής ταχύτητας με υψηλή αντοχή στην φθορά.

● Μηχανή διαλογής μπαταρίας:Με τη λειτουργία της σάρωσης και αποθήκευσης δεδομένων στην μπαταρία.Ο αυτοματοποιημένος εξοπλισμός διαλογής είναι κατάλληλος για δοκιμές τάσης και εσωτερικής αντίστασης κυλινδρικών μπαταριών διαφόρων προδιαγραφών.Διάμετρο 18-21, μήκος 65-70.

● Εξοπλισμός επιθεώρησης όρασης CCD:Πολυλειτουργικό σύστημα επιθεώρησης όρασης βασισμένο σε βιομηχανική κάμερα CCD και τεχνολογία μηχανικής όρασης.

● Αυτόματη μηχανή συγκόλλησης σημείων για μπαταρίες: Κατάλληλη για συγκόλληση διαφόρων προδιαγραφών κυλινδρικών μπαταριών με μονομερή αυτόματη συγκόλληση σημείων.


● Σύστημα περιστροφής τζιχ:Αυτόματα ανιχνεύει το τζιχ για να φτάσει στη θέση του, και ο μηχανισμός περιστροφής σφίγγει το τζιχ για να περιστρέφεται έτσι ώστε το τζιχ να επιστρέφει στο επόμενο πρόγραμμα.

● Σύστημα περιστροφής τζιχ:ανιχνεύει αυτόματα το τζιχ για να φτάσει στη θέση του, και ο μηχανισμός περιστροφής σφίγγει το τζιχ και το περιστρέφει για να κάνει το τζιχ να επιστρέψει στο επόμενο πρόγραμμα.

● Η γραμμή παραγωγής συσσωρευτών μπαταριών λιθίου είναι κατάλληλη για την παραγωγή συσσωρευτών μπαταριών για οικιακές συσκευές/ηλεκτρικά ποδήλατα/ηλεκτρικά εργαλεία/εργαλεία κήπου/ενέργεια αποθήκευσης ενέργειας κλπ.

● Μοντυλική σχεδίαση:Κάθε εξοπλισμός μπορεί να συνδεθεί αυτόματα ή να χρησιμοποιηθεί χωριστά ή να χρησιμοποιηθεί ελεύθερα σε συνδυασμό ανάλογα με τις ανάγκες.

● Η γραμμή παραγωγής μπαταριών λιθίου είναι ένα σύστημα ελέγχου κίνησης με πολλούς άξονες που αναπτύχθηκε από σύγχρονους εμπειρογνώμονες αυτοματοποίησης.Υιοθετεί αυτόματο μηχανισμό ακριβούς κίνησης και ελέγχου κινητήρα για να συνειδητοποιήσει τον πραγματικό χρόνο και τον αποτελεσματικό έλεγχο του αυτόματου εξοπλισμού παραγωγής.

● Η γραμμή συναρμολόγησης της μπαταρίας λιθίου εφαρμόζεται στη γραμμή συναρμολόγησης των 18650, 21700, 26650, 32700 και άλλων κυλινδρικών μπαταριών.

● Ενσωματωμένη τροχιά επιστροφής του φωτιστικού, αφού ολοκληρωθεί η συναρμολόγηση, αφαιρέστε το φωτιστικό χειροκίνητα και τοποθετήστε το στην τροχιά επιστροφής.

● Το κορμί επιστρέφει αυτόματα στον προηγούμενο σταθμό και συναρμολογείται χειροκίνητα και τοποθετείται στην τροχιά συγκόλλησης.

1Συστήματα αυτοματοποιημένης στροφής
Το αυτοματοποιημένο συστατικό αισθητήρα φτάνει στη θέση και ο μηχανισμός αναστροφής γυρίζει το συστατικό συμπίεσης, επιτρέποντας στο συστατικό να επιστρέψει στη θέση συγκόλλησης για συγκόλληση πλευράς Β.

2Σχεδιασμός διπλής πίστας
Η πίσω τροχιά είναι η τροχιά επιστροφής του jig, η οποία μπορεί να βελτιώσει την αποδοτικότητα της παραγωγής και δεν απαιτεί από τους εργαζόμενους να μεταφέρουν το jig μπρος και πίσω.

1. Αυτοματοποιημένη τροφοδοσία μπαταρίας

2- Επικεφαλής ηλεκτροδίων πάστα μονωμένο χαρτί μηχανή

3. Τροποποίηση τάσης κυττάρου εσωτερικής αντίστασης

4Πλατφόρμα στερέωσης στήριξης κυττάρων

5. Ανίχνευση CCD θετικής και αρνητικής μπαταρίας

6. Το κάλυμμα του στερεώματος καλύπτει την πλατφόρμα της κορυφής της πλάκας

7. Επεξεργασία σημείων στην πλευρά Α

8. Εγκατάσταση μηχανισμού στροφής

9. Ζυθοποίηση πλευράς Β

10Η γραμμή παραγωγής εγκατάστασης

Η μπαταρία φορτώνεται στο θόλωμα της μηχανής πάστες χαρτιού →→ Παγιδεύεται αυτόματα το θετικό ηλεκτρόδιο

αυτοκόλλητο pad →→ η μπαταρία εισέρχεται αυτόματα στον διαχωριστή →→ ο διαχωριστής σαρώνει τα δεδομένα δοκιμής για αρχειοθέτηση →→

Η μπαταρία αποστέλλεται στην αντίστοιχη δεξαμενή υποδοχής → Οι εργαζόμενοι βγάζουν το φορτωτικό σύστημα σε ομάδες →

πατήστε την οθόνη αυτόματης ανίχνευσης πολικότητας CCD → η μη εξειδικευμένη χειροκίνητη διόρθωση αποστέλλεται αυτόματα →

Οι εργαζόμενοι καλύπτουν την άνω πλάκα του ινών →→ σπρώχνουν τον συγκολλητή σημείων Αυτοματοποιημένη συγκόλληση σημείων στην πλευρά Α→→

Το μηχάνημα στρέφεται αυτόματα προς την πλευρά Β για την ολοκλήρωση της συγκόλλησης →→ Βγάλε το συγκολλημένο συστατικό μπαταρίας

και επιστρέψτε το στο μπροστινό μέρος για να εισέλθετε στο επόμενο δαχτυλίδι διαφυγής →→ Εγκαταστήστε την πλακέτα BMS μετά την συγκόλληση της μπαταρίας

Επιθεώρηση →→Ηλεκτρονική ή χειροκίνητη συγκόλληση της πλακέτας BMS → Εργαζόμενοι στη γραμμή και εγκατάσταση βοηθητικών υλικών →→

Δοκιμάστε τις παραμέτρους της μπαταρίας δεν περνά την επιθεώρηση. →→ Στείλτε την επιθεώρηση γήρανσης στο εργαστήριο γήρανσης →→

Συσκευή συσκευασίας

1.Συσκευή μπαταρίας αποθήκευσης ενέργειας 2. Συσκευή μπαταρίας ηλεκτρικού ποδηλάτου 3. Συσκευή μπαταρίας ηλεκτρικού εργαλείου
