● Αυτοματοποιημένος μηχανισμός τροφοδοσίας της μπαταρίας: το ρομποτικό χέρι αρπάζει αυτόματα την μπαταρία και την τοποθετεί στην καθορισμένη τροχιά.
● Μηχανή απομόνωσης χαρτιού για την προσκόλληση πυρήνα μπαταρίας: χρησιμοποιήστε ένα ρυθμιστικό κινητήρα και έναν κύλινδρο που ελέγχονται από PLC για να προσκολλήσετε χαρτί κριθαριού στον θετικό πόλο της τελικής μπαταρίας.και πιέστε και κολλήστε 4 μπαταρίες κάθε φοράΚάθε μέρος είναι κατασκευασμένο από ανθεκτικό στην φθορά χάλυβα υψηλής ταχύτητας.
● Διαλογιστής μπαταρίας: Έχει τη λειτουργία της σάρωσης και αποθήκευσης δεδομένων μπαταρίας.Ο αυτοματοποιημένος εξοπλισμός διαλογής είναι κατάλληλος για δοκιμές τάσης και εσωτερικής αντίστασης κυλινδρικών μπαταριών διαφόρων προδιαγραφών.Διάμετρο 18-21, μήκος 65-70.
● Εξοπλισμός οπτικής επιθεώρησης CCD: πολυλειτουργικό σύστημα οπτικής επιθεώρησης βασισμένο σε βιομηχανική κάμερα CCD και τεχνολογία μηχανικής όρασης.
● Μηχανή αυτοματοποιημένης συγκόλλησης σημείων με μπαταρία: κατάλληλη για μονομερή αυτόματη συγκόλληση σημείων κυλινδρικών μπαταριών διαφόρων προδιαγραφών.
● Σύστημα περιστροφής της σφραγίδας: Ανιχνεύει αυτόματα ότι η σφραγίδα φτάνει στη θέση της και ο περιστρεφόμενος μηχανισμός σφραγίζει την σφραγίδα και περιστρέφεται για να κάνει την σφραγίδα να επιστρέψει στο επόμενο πρόγραμμα.
● Σύστημα περιστροφής του φωτιστικού: ανιχνεύει αυτόματα το φωτιστικό στη θέση του, και ο περιστροφικός μηχανισμός σφίγγει το φωτιστικό και περιστρέφεται για να επιστρέψει το φωτιστικό στο επόμενο πρόγραμμα.
● Η γραμμή παραγωγής μπαταριών λιθίου είναι κατάλληλη για την παραγωγή εξαρτημάτων μπαταριών όπως οικιακές συσκευές / ηλεκτρικά ποδήλατα / ηλεκτρικά εργαλεία / εργαλεία κήπου / πηγές ενέργειας αποθήκευσης ενέργειας κλπ.
● Μοδική σχεδίαση: κάθε συσκευή μπορεί να συνδεθεί αυτόματα ή να χρησιμοποιηθεί ξεχωριστά ή να συνδυαστεί ελεύθερα ανάλογα με την ανάγκη.
● Η γραμμή παραγωγής μπαταριών λιθίου είναι ένα σύστημα ελέγχου κίνησης με πολλούς άξονες που αναπτύχθηκε από σύγχρονους εμπειρογνώμονες αυτοματοποίησης.
● Υιοθετείται ο αυτόματος μηχανισμός ακριβούς κίνησης και ελέγχου κινητήρα για την επίτευξη πραγματικού χρόνου και αποτελεσματικού ελέγχου του αυτόματου εξοπλισμού παραγωγής.

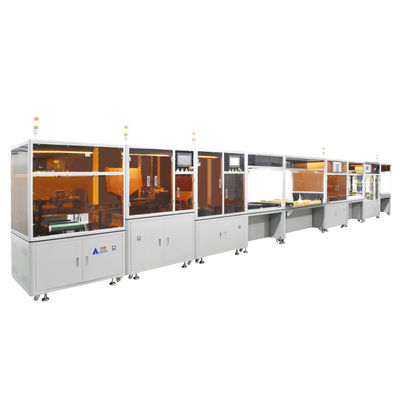

● Η γραμμή συναρμολόγησης μπαταριών λιθίου είναι κατάλληλη για 18650, 21700, 26650, 32700 και άλλες κυλινδρικές γραμμές συναρμολόγησης μπαταριών.
● Το ενσωματωμένο κορμί επιστρέφει στην τροχιά, και αφού ολοκληρωθεί η συναρμολόγηση, αφαιρέστε το χειροκίνητα και τοποθετήστε το στην τροχιά επιστροφής.
● Το κορμί επιστρέφεται αυτόματα στον προηγούμενο σταθμό, συναρμολογείται χειροκίνητα και τοποθετείται στην τροχιά συγκόλλησης.
| Μέθοδος εργασίας | Στάπιος κινητήρας + πνευματικός | Μέγεθος μηχανής | 1275*860*1524MM |
| δομικό υλικό | κράμα αλουμινίου | Βάρος μηχανής | 150 κιλά |
| Προδιαγραφή της πηγής ισχύος | Ενιαία φάση 220V50/60HZ | Σενάρια εφαρμογής | Ετικέτα κυλινδρικών κυττάρων |
| Αποδοτικότητα παραγωγής | 60-70ppm | Προδιαγραφή της πηγής αέρα | 1/CFM |
| Εφαρμόσιμες προδιαγραφές μπαταρίας | 18650/21700/21650 | Ποσοστό επιτυχίας | ≥ 95% |
| Απόδοση αυτοκόλλητου | ≥60PPM | Τρόπος μετάδοσης | Μηχανοκίνητο χέρι |
| Συμβατό υλικό | Χάρτινο χάρτινο χάρτινο χάρτινο χάρτινο χάρτινο χάρτινο χάρτινο | Μέγιστη ταχύτητα πρόσκρουσης | 990,99% |
1Σχεδιασμός διπλής πίστας

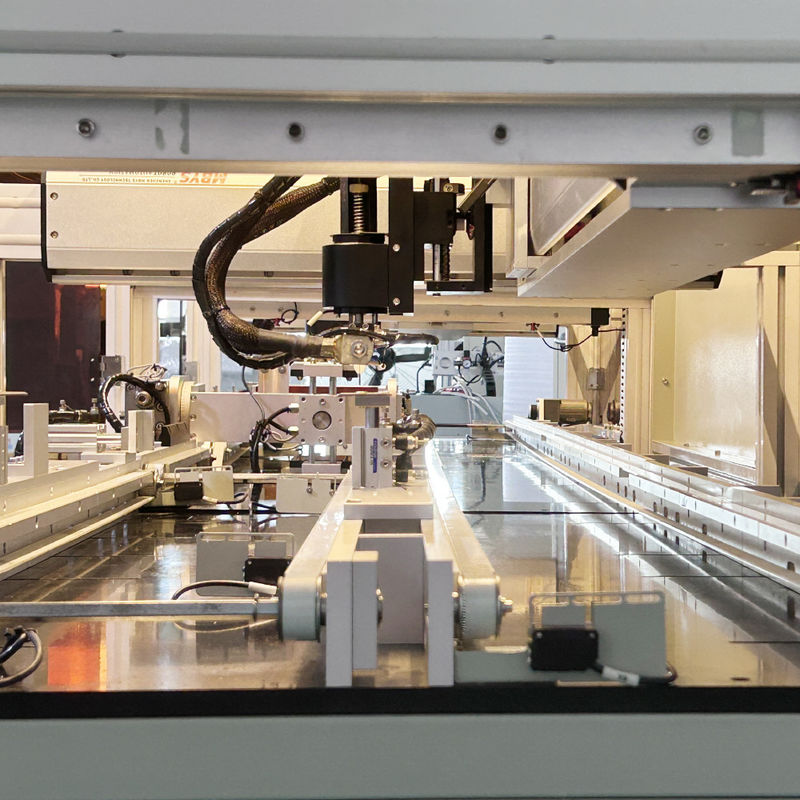

Η πίσω τροχιά είναι η τροχιά επιστροφής του jig, η οποία μπορεί να βελτιώσει την αποδοτικότητα της παραγωγής και δεν απαιτεί από τους εργαζόμενους να μεταφέρουν το jig μπρος και πίσω.
2Συστήματα αυτοματοποιημένης στροφής
Το αυτοματοποιημένο συστατικό αισθητήρα φτάνει στη θέση και ο μηχανισμός αναστροφής γυρίζει το συστατικό συμπίεσης, επιτρέποντας στο συστατικό να επιστρέψει στη θέση συγκόλλησης για συγκόλληση πλευράς Β.
1.Συσκευή μπαταρίας αποθήκευσης ενέργειας 2. Συσκευή μπαταρίας ηλεκτρικού ποδηλάτου 3. Συσκευή μπαταρίας ηλεκτρικού εργαλείου
Η μπαταρία φορτώνεται στο θόλωμα της μηχανής πάστες χαρτιού →→ Παγιδεύεται αυτόματα το θετικό ηλεκτρόδιο
αυτοκόλλητο pad →→ η μπαταρία εισέρχεται αυτόματα στον διαχωριστή →→ ο διαχωριστής σαρώνει τα δεδομένα δοκιμής για αρχειοθέτηση →→
Η μπαταρία αποστέλλεται στην αντίστοιχη δεξαμενή υποδοχής → Οι εργαζόμενοι βγάζουν το φορτωτικό σύστημα σε ομάδες →
πατήστε την οθόνη αυτόματης ανίχνευσης πολικότητας CCD → η μη εξειδικευμένη χειροκίνητη διόρθωση αποστέλλεται αυτόματα →
Οι εργαζόμενοι καλύπτουν την άνω πλάκα του ινών →→ σπρώχνουν τον συγκολλητή σημείων Αυτοματοποιημένη συγκόλληση σημείων στην πλευρά Α→→
Το μηχάνημα στρέφεται αυτόματα προς την πλευρά Β για την ολοκλήρωση της συγκόλλησης →→ Βγάλε το συγκολλημένο συσσωρευτή μπαταρίας
και επιστρέψτε το στο μπροστινό μέρος για να εισέλθετε στο επόμενο δαχτυλίδι διαφυγής →→ Εγκαταστήστε την πλακέτα BMS μετά την συγκόλληση της μπαταρίας
Επιθεώρηση →→Ηλεκτρονική ή χειροκίνητη συγκόλληση της πλακέτας BMS → Εργαζόμενοι στη γραμμή και εγκατάσταση βοηθητικών υλικών →→
Δοκιμάστε τις παραμέτρους της μπαταρίας δεν περνά την επιθεώρηση. →→ Στείλτε την επιθεώρηση γήρανσης στο εργαστήριο γήρανσης →→
Συσκευή συσκευασίας
