Βιομηχανική προσαρμογή Μηχανή διαλογής κυψελών μπαταρίας 18650 Δοκιμή διαλογής
● CBFXH-10 multi-functional cylindrical battery testing and sorting machine is a kind of automatic sorting equipment which is suitable for voltage and internal resistance testing of various specifications of cylindrical batteries.
● Μπορεί να χρησιμοποιηθεί για 18650/21700/226650/26700/32650/32700 κλπ.
● Ο αριθμός των ολοκληρωμένων κυλινδρικών κυττάρων που ταξινομούνται ανά ώρα ξεπερνά τα 4.000.
● Απλή διεπαφή λειτουργίας με λειτουργία παραγωγής ενός πλήκτρου.
● Με τη λειτουργία χειροκίνητης τροποποίησης παραμέτρων, κάθε ταχύτητα μπορεί να ρυθμιστεί με λεπτή ρύθμιση ή λειτουργία τροποποίησης με ένα πλήκτρο.
● Υιοθετεί σχεδιασμό 10+1 βημάτων, συνολικά 11 βήματα. 10 θέσεις για καλά προϊόντα και 1 ανεξάρτητο χώρο αποθήκευσης για ελαττωματικά προϊόντα στο πίσω μέρος.
● υιοθετεί μέθοδο ελέγχου PLC + άνω υπολογιστή. Ο άνω υπολογιστής καταγράφει και εμφανίζει δεδομένα διαλογής σε πραγματικό χρόνο και μπορεί να αποθηκεύει και να εξάγει δεδομένα διαλογής.
● υιοθετεί Mitsubishi PLC + εισαγόμενη μονάδα ελέγχου servo Panasonic + 4 δορυφορικές συσκευές.
● Χρησιμοποιώντας έναν υπολογιστή βιομηχανικής ποιότητας 19 ιντσών, τα δεδομένα διαλογής εμφανίζονται σε πραγματικό χρόνο και η αλληλεπίδραση ανθρώπου-μηχανής είναι απλή και βολική.
● Λειτουργία υπενθύμισης πληροφοριών αποτυχίας, ηχητικός και φωτεινός συναγερμός αποτυχίας, μπορεί να διαγνώσει γρήγορα την αποτυχία.
● Κατασκευή από κράμα αλουμινίου, ηλεκτροστατική διαδικασία επικαλύψεως σε σκόνη, ανθεκτική σε γρατζουνιές, αντιτριβή και αντιστατική.
| Αποδοτικότητα παραγωγής | 50-70 ppm | Προδιαγραφή της πηγής αέρα | 1/CFM |
| Εφαρμόσιμες προδιαγραφές μπαταρίας | Διάμετρος: 18-32, μήκος: 65-70 | Τρόπος μετάδοσης | μεταφορά ζώνης |
| Διαλέξτε τα γρανάζια. | 10+1 | Ποσοστό απώλειας προϊόντων | 0 |
| Σειρά SBM | HIOKI3561/HOPE350 | Υλικό πλαισίου | Άλλες χημικές ενώσεις |
| Ακριβότητα τάσης | 00,1% (σύμφωνα με τον μετρητή εσωτερικής αντίστασης) | Μέγεθος μηχανής | 1390*820*1360MM |
| Ακριβότητα εσωτερικής αντίστασης | 00,5% (ανάλογα με το μέτρο εσωτερικής αντίστασης) | Βάρος μηχανής | 220 κιλά |
| Προδιαγραφή της πηγής ισχύος | Ενιαία φάση 220V50/60HZ | Σενάρια εφαρμογής | Διαλογή κυλινδρικής μπαταρίας |

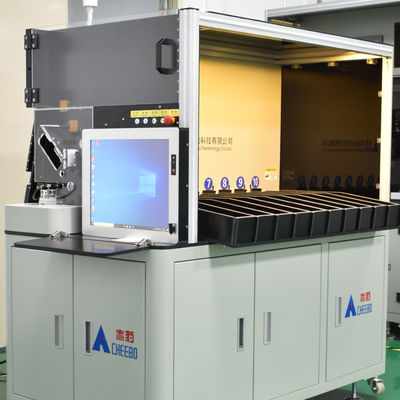

1.Διασύνδεση λειτουργίας
Χρησιμοποιώντας 19 ιντσών οθόνη αφής ενσωματωμένο βιομηχανικό υπολογιστή, i3 επεξεργαστή, επεξεργασία δεδομένων γρηγορότερα.εξόδου, κάθε κελίδα με ακριβή καταγραφή των παραμέτρων δοκιμής, τα δεδομένα διαλογής μπορούν να εξάγονται.
2Μηχανισμός διαδικτυακού χαρακτήρα
Η μηχανή χαρτιού μπορεί να συνδεθεί και να κολλήσει σύμφωνα με τη διαδικασία παραγωγής. Εξοικονόμηση δαπανών και διαφοροποίηση της παραγωγής.
3.Σχεδιασμός σε καμπύλη
Οι δέκα βαθμίδες υιοθετούν όλα το στρογγυλό σχέδιο, την ανοιχτή πύλη, την απλή και βολική λήψη υλικών, εξοικονομώντας χρόνο και εργασία και βελτιώνοντας αποτελεσματικά την αποδοτικότητα της παραγωγής.
Τοποθετήστε την μπαταρία στο σιλό - Ο τροχός δοκιμής τρέχει στην θέση δοκιμής - Η δράση του κυλίνδρου δοκιμής - Η βελόνα δοκιμής πιέζει την μπαταρία -
Δοκιμαστής διαβάζει τα δεδομένα - Μεταφορά στον υπολογιστή - Ο υπολογιστής εκτελεί αντιστοίχιση με ταχύτητα - Η μπαταρία στρέφεται στη ζώνη διαλογής - Η ζώνη διαλογής τρέχει προς
η καθορισμένη ταχύτητα - η δράση του κυλίνδρου ταχύτητας ωθεί την μπαταρία έξω

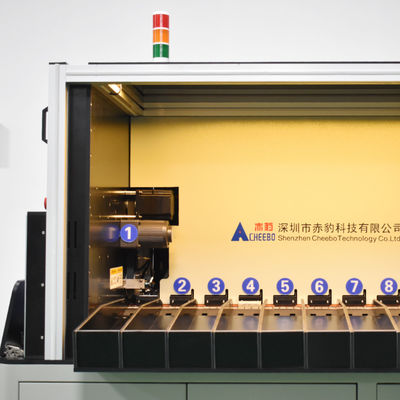

| 1Τραπεζαρία φόρτισης μπαταριών | 2Τύπος μπαταρίας Περιοχή αντικατάστασης τροχού κυμάτων |
| 3. 4 Σχεδιασμός κεφαλής ανιχνευτή | 4Ενσωματωμένη οθόνη αφής βιομηχανικού υπολογιστή |
| 5- Ευέλικτη μετάδοση ζώνης | 6. 10+1 κανάλι |
| 7Πανασόνικ κινητήρας παροχής |
